Medientechnik: Intercom in Theatern

Teater Vanemuine – Älteste Spielstätte Estlands technisch komplett modernisiert

Das älteste Theater Estlands, Vanemuine, wurde im Rahmen eines Umbaus auch medientechnisch komplett modernisiert.

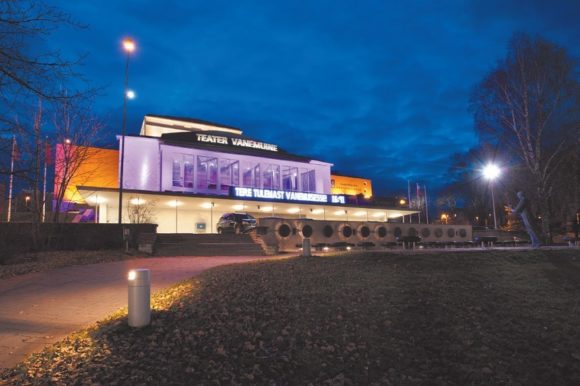

Teater Vanemuine(Bild: Teater Vanemuine)



Anzeige


Inhalt des Artikels:


In Tartu, der zweitgrößten Stadt in Estland befindet sich mit dem „Teater Vanemuine“ die älteste Spielstätte des Landes. Sie bietet eine große Bandbreite an darstellender Kunst – Theater, Oper, Operette, Ballett und Musicals – und wird ganzjährig betrieben.

Für eine zeitgemäße Interpretation dieses breiten Darstellungsspektrums musste das Theater von Grund auf saniert und mit moderner Technik ausgestattet werden. In einem Umbau-Großprojekt im Auftrag von Theaterdirektor Toomas Peterson wurde es in zwei Bauabschnitten innerhalb von zwei Jahren komplett medientechnisch modernisiert. Mit der Planung und Durchführung des Umbaus war die Berliner Ingenieur Gesellschaft Wibbeke & Penders beauftragt. Die medientechnische Planung verantwortete der Fachplaner Dr. Reiner Chemnitius. Die Systemintegration oblag der Amptown System Company (ASC), die sich innerhalb der europäischen Ausschreibung mit strengen Anforderungen durchsetzen konnte. ASC installierte Ton-, Licht-, Video- und Kommunikationstechnik für das Vanemuine Theater.

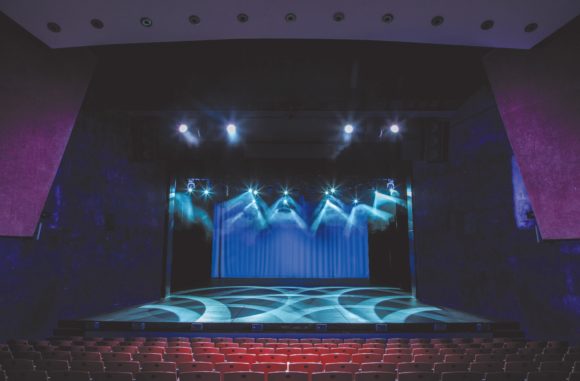

Blick auf die Bühne des Theater Vanemuine – auch die Licht- und Tontechnik wurde von ASC integriert. (Bild: Teater Vanemuine)

Komplexes Glasfasernetzwerk

Fachplaner Dr. Reiner Chemnitius, Spezialist für Lösungen in den Bereichen Multimedia, Kino- und Theatertechnik sowie computergestützte Applikationen im Kulturbereich, hat zusammen mit ASC Projektleiter Jan Vandrei und seinem Team ein auf die Belange des Theaters zugeschnittenes, komplexes und redundantes Audio-/Video-Glasfasersystem entwickelt, das auf Optocore- und BroaMan- Komponenten basiert. Chemnitius lobt die Zusammenarbeit mit dem Integrator. „Mit ASC habe ich nun auch international gute Erfahrungen gemacht. Die Kollegen haben mich intensiv unterstützt, und dank der engen Herstellerbeziehungen konnten wir Änderungen zeitnah durch State-of-the-Art-Produkte und intelligente Systemlösungen realisieren. Diese werden der Bandbreite der künstlerischen Produktionen in Tartu voll gerecht und sind nachhaltig auf Zukunft ausgerichtet.“

Adunas Touch Panels

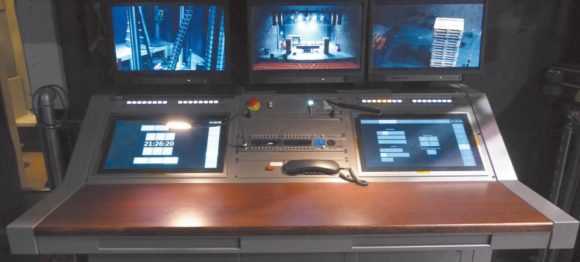

In das große Inspizientenpult wurden zwei Adunas Touch Panels integriert, über die Funktionen wie Audio, Licht, Video, Vorhang, die Uhrenfunktionen Stoppuhr, Timer sowie Uhrzeit, Zuspieler und Gong gesteuert werden. (Bild: Teater Vanemuine)
RTS-Sprechstellen aus der KP-Serie
Eine der RTS-Sprechstellen aus der KP-Serie (Bild: Teater Vanemuine)

Gemeinsam hat man das Glasfasernetz für die Audioübertragung als virtuelle Ringnetzwerk- Topologie (Redundanz) mit Autorouting eingerichtet. Das Videonetzwerk von BroaMan und das Glasfasernetz sind als redundante sternförmige Netzwerktopologie angelegt: Es ist an allen Versatzkästen im Theater durchgängig mit hochauflösenden Signalen für A/V ausgestattet, erlaubt den Zugriff auf 3G-SDI Videosignale und wird unterhalb der Drehbühne über ein Glasfaserinterface übertragen. Im ganzen Bühnenbereich, in den Galerien und auf dem Schnürboden des Theaters Vanemuine gibt es zahlreiche Anschlusspunkte, um Videoquellen und Senken einzubinden. Das Broa- Man Videonetzwerk umfasst eine Videomatrix mit 36 Eingängen und 40 Ausgängen für die Verteilung hochauflösender Videosignale im gesamten Haus. Parallel organisiert ein Broa- Man Inspizienten-Videosystem mit 12 Eingängen auf 22 Ausgängen die Videosignale der acht Panasonic Full-HD-Kameras AW-HE-130 und Kontroll-/Mitschaumonitore im Bühnenhaus, um auch dort Bilder empfangen zu können.

Inspiziententechnik

Die beiden individuell für die Anforderungen des Theaters Vanemuine konzipierten Inspizientenpulte von ASC punkten mit echtzeitfähiger Mediensteuerung von Adunas. Das größere Hauptpult rechts von der Bühne enthält zwei Adunas 22″ Touch-Panels mit einer komfortablen Steuerung für Audio, Licht, Video, Vorhang, Uhrenfunktionen (Stoppuhr, Timer, Uhrzeit), Zuspieler und Gong und kommuniziert mit dem Lichtsteuerpult. Die wichtigsten Beleuchtungskreise, etwa die Regelung des Dirigentenspots und die Arbeitslichter vor und unter der Bühne sowie in den Galerien, werden hier gesteuert. Für die Theaterproben wird ein kleineres mobiles Pult eingesetzt, das nahezu die gleichen Funktionen wie das Hauptpult besitzt, mit Ausnahme der Vorhangsteuerung.

Fachplaner Dr. Reiner Chemnitius von TME, Theatre, Multimedia, Engineering
Toomas Peterson, Direktor des Teater Vanemuine
Stefan Thomsen, ASC Senior Sales Manager für Kommunikationssysteme

Intercom

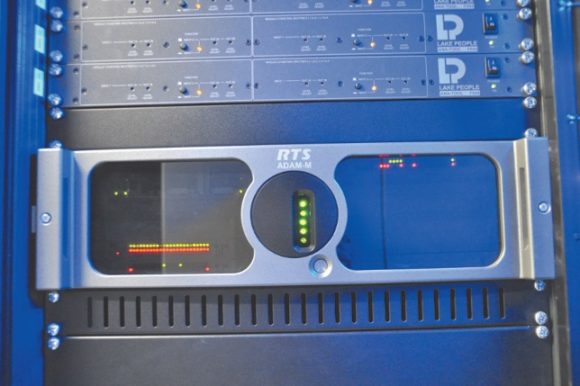

Um den steigenden Anforderungen und den vielseitigen Darbietungen im Theater Vanemuine gerecht zu werden, hat man sich für ein modernes, IP-basiertes Intercomsystem von RTS entschieden. Laut Stefan Thomsen, ASC Senior Sales Manager für Kommunikationssysteme, wurde in der Intercomanlage des Theaters Vanemuine eine OMNEO-Mediennetzwerkarchitektur von RTS integriert. Zur Anbindung an die zentrale, redundant ausgelegte Adam M Intercom-Matrix können Standard TCP-IP-Netzwerkinfrastrukturen genutzt werden. Somit handele es sich zurzeit um das modernste am Markt verfügbare IP-basierte Intercomsystem. Eine zusätzliche, dedizierte Intercom-Verkabelung entfalle damit; gleichzeitig werde der temporäre Einsatz von Sprechstellen im Theater deutlich flexibler und ortsunabhängig. OMNEO verwendet für die Audioübertragung laut Stefan Thomsen ein Dante-Netzwerk und AES70 für die Übertragung der Steuersignale. Dies vereinfache die transparente Einbindung externer Komponenten und Audiosignale in das Intercomsystem erheblich.

Stefan Thomsen führt weiter aus: „An die Adam M Intercom-Matrix werden die vier im Theater verteilten Sprechstellen der RTS KPSerie über die TCP-IP-Infrastruktur des Hauses angebunden. Über die gleiche Infrastruktur werden auch die Access-Points des erst kürzlich neu vorgestellten RTS ROAMEO DECT Drahtlos-Intercomsystems transparent in das Gesamtsystem integriert. 13 Access-Points sorgen im Theater Vanemuine für die Anbindung von insgesamt 35 ROAMEO Beltpacks, mit denen eine gebäudeweite drahtlose Voll- Duplex Kommunikation für den Proben- und Vorstellungsbetrieb neben, hinter, unter und über der Bühne sichergestellt wird. Mit AZEDIT und IPEDIT stehen dem Kunden zudem zwei komfortable Windows-Bedienoberflächen für die Konfiguration, Verwaltung und Überwachung des gesamten Systems zur Verfügung.“

Licht & Ton

Neben der komplexen Kommunikationstechnik hat ASC in der ersten Bauphase das Lichttechniksystem im Theater Vanemuine erweitert und in der zweiten Bauphase das Lichtstellpult in das modernisierte Gesamtsystem integriert. Darüber hinaus umfasst der zweite Integrationszeitraum das Beschallungssystem in all seinen Facetten, unter anderem mit hochwertigen Lautsprechern von Meyer Sound, SD7- und SD10-Mischpulten mit Theatersoftware für die Szenenverwaltung und Stage Racks von DiGiCo sowie eine hochmoderne Mikrofonie mit einem Shure Axient Digital System mit 30 Kanälen.

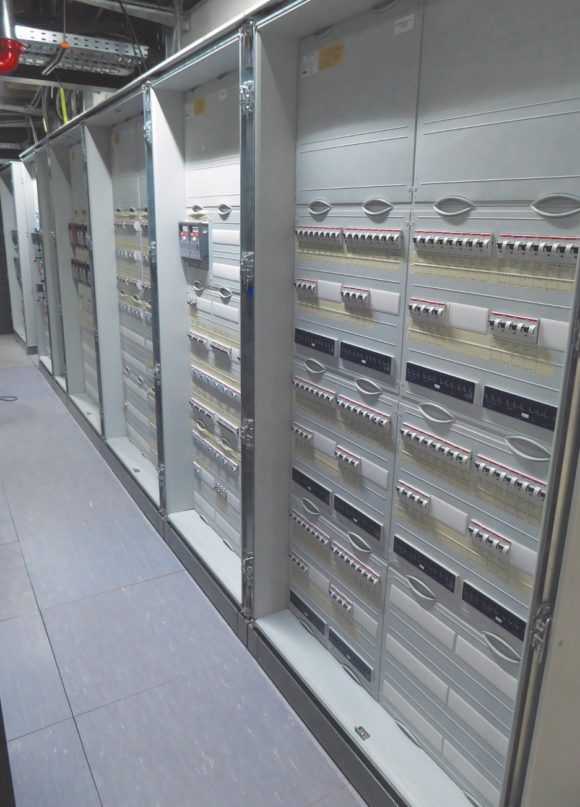

Unterverteilung für Audio, Video und Licht im zentralen Geräteraum im Theater Vanemuine
Unterverteilung für Audio, Video und Licht im zentralen Geräteraum im Theater Vanemuine (Bild: Dr. Reiner Chemnitius)

Beteiligte Unternehmen (Auszug)

Planung und Durchführung des Umbaus: Ingenieur Gesellschaft Wibbeke & Penders

Medientechnische Planung: Dr. Reiner Chemnitius, TME (Theatre, Multimedia,
Engineering)

Medientechnische Systemintegration: Amptown System Company (ASC), Hamburg

Souverän und flexibel

Theaterdirektor Toomas Peterson lobt rückblickend die Zusammenarbeit im Sommer 2016 und 2017: „Die Systemintegration fand während der Erneuerung der gesamten Bühnentechnik statt, die von der niederländischen Bühnentechnikfirma Trekwerk aus Holland ausgeführt wurde. Dadurch mussten Produkte, ihre Positionen und ihre Einstellungen sehr häufig neu in Einklang gebracht werden – zum Teil war es sogar erforderlich, das Produkt und die Systemlösung zu ändern. ASC agierte souverän und flexibel und integrierte die für unser Theater bestmögliche, technische Lösung. Fazit: Wir sind mit dem Ergebnis sehr zufrieden!“

Weblinks

Teater Vanemuine: www.vanemuine.ee/

Dr. Reiner Chemnitius, TME: www.tme-group.eu/

Amptown System Company: www.amptown-system.com


(aus Professional System 01/2019)
