Extron-Technik für Longevity-Klinik in Kalifornien
von Redaktion,
Der Gesundheitsanbieter Human Longevity hat seinen Standort in South San Francisco mit einer gebäudeweiten AV-Infrastruktur ausgestattet. Kern der Installation sind Präsentationskreuzschienen der Extron-Serie DTP2 CrossPoint, die Signalverteilung, Skalierung, Audio-DSP und Steuerung in einem Gerät vereinen. Geplant, programmiert und installiert hat das System der kalifornische Integrator AV Structural.
(Bild: Extron)
Anzeige
Die Klinik arbeitet nach eigenen Angaben mit einem auf den einzelnen Patienten zugeschnittenen Behandlungsansatz. Die moderne AV-Technik sollte Videokonferenzen, Patientenberatung, medizinische Bildgebung und die Ausspielung digitaler Inhalte in einer einheitlichen Steuerungsumgebung unterstützen. Im Fokus stand dabei ein durchgängig gleiches Bedienkonzept über alle Raumtypen hinweg sowie der Schutz der Privatsphäre der Patienten.
Einstieg erst nach Baubeginn
Der Zeitplan setzte das Team früh unter Druck. Da AV Structural erst nach Beginn der Bauarbeiten hinzugezogen wurde, verkürzte sich der Rahmen für Planung und Installation erheblich. Rohbau-, Trockenbau- und Elektroarbeiten liefen bereits, der Zugang zu wichtigen Räumen war teilweise erst spät und nur eingeschränkt möglich. Das Team koordinierte die Abläufe mit den anderen Gewerken und arbeitete häufig außerhalb der regulären Arbeitszeiten. Die Materialbeschaffung lief parallel zur Planung, was eine genaue Stückliste und zügige interne Freigaben erforderte.

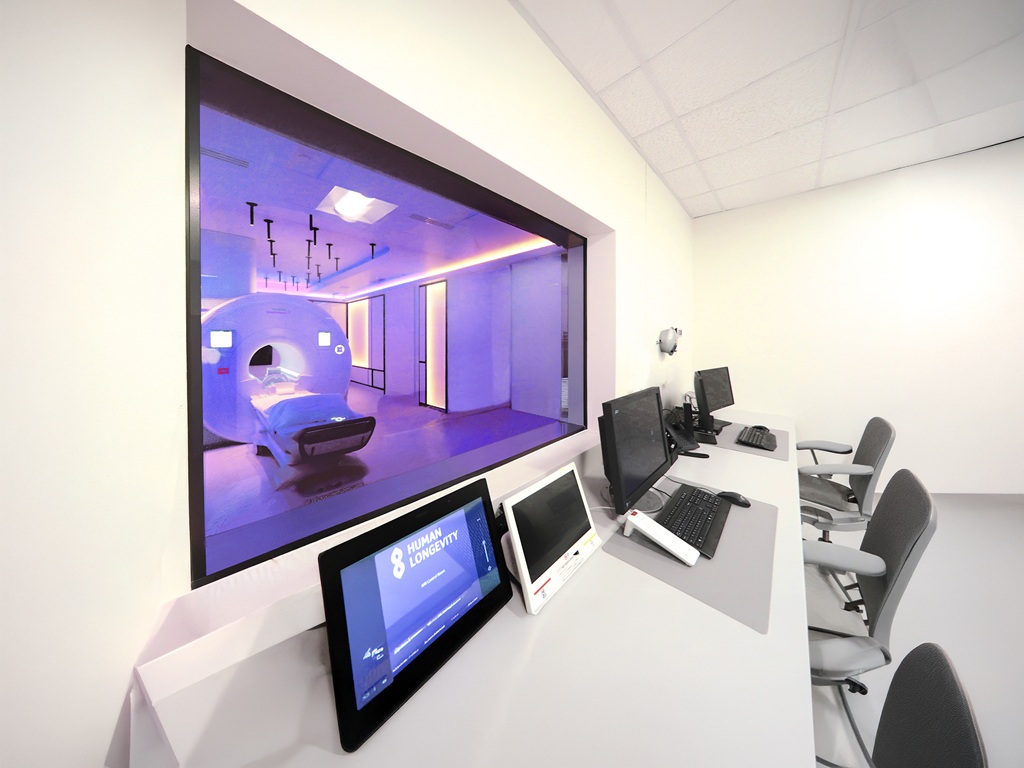

Im MRT-Raum machte ein unvorhergesehenes Problem die vollständige Neuverlegung von Verkabelung und Anschlusstechnik nötig, um eine DMX-gesteuerte Beleuchtung einbinden zu können. Die Leitungen wurden neu verlegt und die Signalwege angepasst, ohne den Bauablauf zu unterbrechen.

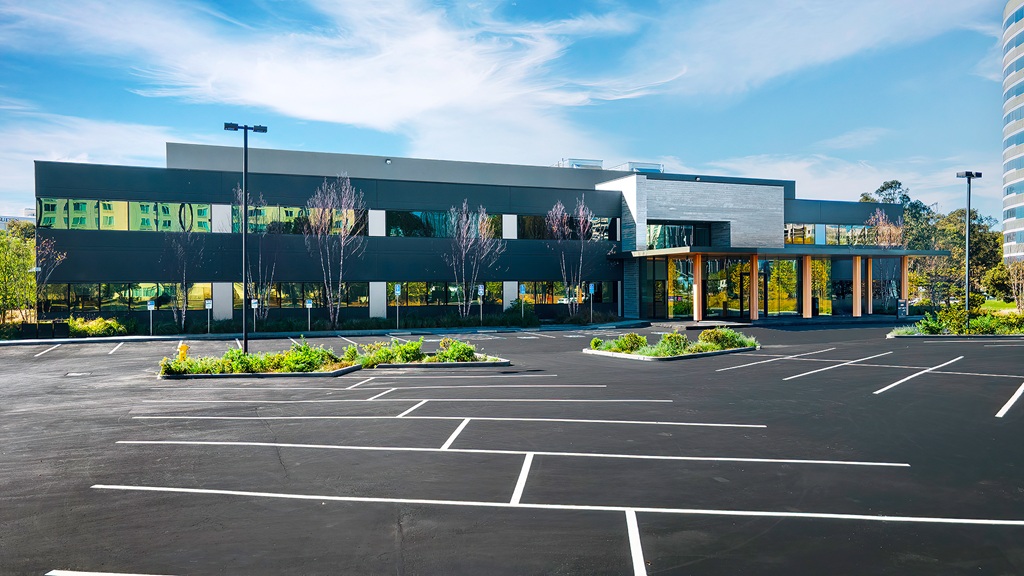

Die Klinik in South San Francisco war bei Projektbeginn noch im Bau. AV Structural wurde erst nach Beginn der Bauarbeiten hinzugezogen (Bild: Extron)
Das Projekt habe schnell und sauber umgesetzt werden müssen, ohne Abstriche bei der Qualität, resümiert Tom Bustillos, Principal bei AV Structural. Obwohl sich der Zugang zur Baustelle täglich geändert habe, sei die Verkabelung akkurat ausgeführt und in allen Räumen und Racks einheitlich umgesetzt worden. Diese Konsistenz sei weit über die Inbetriebnahme hinaus entscheidend.
Zwei zentrale AV-Racks
Die Signalverteilung erfolgt aus zwei zentralen AV-Racks. Von dort gelangen HDMI-Signale an Displays und Lautsprecher in nahezu allen Räumen, darunter Empfangs- und Aufenthaltsbereiche, Beratungsräume, Bildgebungsräume, Behandlungszimmer und der Vorstandssitzungsraum.
Rack- und wandmontierte Sender und Empfänger der Reihe DTP HDMI 4K übernehmen die lokale Signalübertragung. Über DTP-Wandanschlussfelder stehen HDMI-Anschlüsse dort zur Verfügung, wo sie benötigt werden, die Signale laufen per HDBaseT über geschirmtes CAT-Kabel zurück zu den Kreuzschienen. Auf denselben Verbindungen werden RS-232- und IR-Steuersignale übertragen, was die Zahl der Kabel reduziert.
Alle Leitungen wurden gekennzeichnet, die Kabelabschlüsse nach 568B ausgeführt und vor der Rack-Montage getestet. Die Audiozonen sind einheitlich in 70-Volt-Topologie ausgelegt, um die Verteilung zu vereinfachen und die Zahl der Verstärker zu verringern.
Präsenzsensoren statt manuelle Bedienung
Zur Bedienung dienen Touchpanels vom Typ TLP Pro 1025T. Im Vorstandssitzungsraum und in den Konferenzbereichen steuern sie Videoübertragung, Audiopegel und Konferenz-Voreinstellungen. In den klinischen Bereichen arbeiten sie mit Präsenzsensoren der Reihe OCS 100 zusammen, die Beleuchtung, Displays und Lautstärke an die Raumnutzung anpassen. Damit soll die Technik für das Personal weitgehend in den Hintergrund treten.
Vor jedem Beratungs- und Untersuchungsraum zeigen Raumbuchungspanels vom Typ TLS 1025M Verfügbarkeit und Status in Echtzeit an. Die Belegungsdaten liefert die Software Room Agent, die Extron kostenlos bereitstellt. Das unterstützt die Planung und dient zugleich dem Schutz der Privatsphäre.
Die Hauptlobby verfügt über eine Videowand im Hochformat hinter dem Empfang, die dynamische Markeninhalte anzeigt, die über Extron-Kreuzschienen gesteuert werden
Audio über 70-Volt-Zonen
Die Audioverarbeitung übernimmt ein digitaler Matrixprozessor vom Typ DMP 64 Plus, der Mikrofoneingänge und Programmaudio für die verschiedenen Zonen verwaltet. Verstärkt werden die Signale von Endstufen der Typen XPA U 1004 und MPA 601, die wegen ihrer kompakten Bauform und der Klasse-D-Technik ausgewählt wurden. Für die Wiedergabe sorgen Deckenlautsprecher vom Typ SF 3CT LP.
Im Empfangsbereich und in einem Flur sind Videowände aus Displays im Hoch- und Querformat installiert, die ihre Inhalte direkt von den Kreuzschienen erhalten. Ausgespielt werden unter anderem Informationsinhalte und Naturaufnahmen. Die Signalverarbeitung läuft über die Kreuzschienen, die Bildaufteilung übernehmen die Displays selbst, um Rechenleistung und Rackplatz zu sparen.
Einheitliche Bedienung als Ergebnis
Behandlungszimmer, Bildgebungsräume, Vorstandsbüros und gemeinsam genutzte Bereiche arbeiten mit derselben Steuerungslogik und Benutzeroberfläche, hinterlegt auf einem Steuerungsprozessor vom Typ IPCP Pro 250 xi. Das soll Schulungsaufwand und Supportanfragen verringern.
Der Vorstandssitzungsraum verfügt über eine Konferenzlösung, bei der Quellenauswahl, Mikrofonmanagement und Videosteuerung über ein Touchpanel am Tisch laufen. Eine eigene Audiozone und dedizierte DTP-Endpunkte unterstützen die flexible Nutzung für Leitungssitzungen, Investorenpräsentationen und standortübergreifende Meetings.
Ergänzend sorgen Soundmasking und Beschallung für akustische Trennung, insbesondere in überschneidenden Bereichen wie Fluren und Beratungsräumen. Damit soll die Vertraulichkeit von Gesprächen gewahrt bleiben.
Verwendete Extron-Produkte
DTP2 CrossPoint 82 IPCP MA 70 – 8×2-Präsentationskreuzschiene für 4K/60 mit Skalierer
DTP HDMI 4K 230 Tx/Rx – DTP-Sender und -Empfänger für HDMI
Sender der DTP-230-Serie – DTP-Sender für HDMI
IPCP Pro 250 xi – Steuerungsprozessor
TLP Pro 1025T – TouchLink-Pro-Touchpanel, 10 Zoll, Tischmontage
