Test & Messungen: AB-Lautsprecher

Elko-Schmid WLA- 230-AB EN54-24 im Test

Elko-Schmid aus Zwickau dürfte bei der Menge von ELA-Lautsprechern im Angebot und auch bei deren Vielfalt in der Ausstattung mit zu den führenden Herstellern gehören. Nahezu alle Typenklassen sind hier als Standard-Modelle, mit EN54-Zertifikat und/oder als A/B Ausführungen erhältlich.

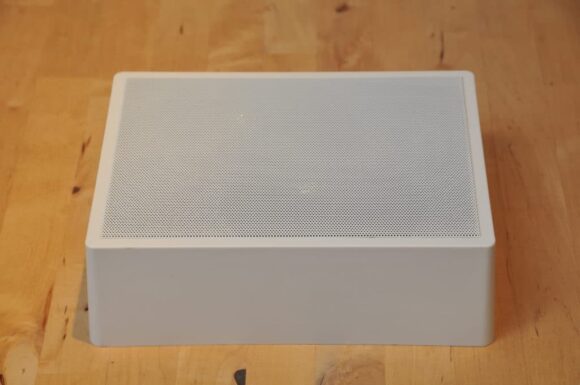

Der WLA-230 gibt sich äußerlich unauffällig (Bild: Dieter Stork)

So auch der einfache Wandaufbaulautsprecher WLA 230, der hier als A/B-Modell mit EN54 Zertifikat zum Test gestellt wurde. Neben der 2 x 6 W-Version ist auch noch ein 2 x 10 W-Modell erhältlich. Als Sonderausstattung gibt es Keramikklemmen und Thermosicherung, Feuchtraumversionen sowie Lautstärkeregler oder Relais. Die beiden letztgenannten dürfen jedoch nicht in Sprachalarmanlagen eingesetzt werden. Das weiße RAL 9010-Gehäuse ist aus ABS-Kunststoff gefertigt und mit einem von vorne gesteckten Schutzgitter versehen. Über eine Rückwand verfügt das Gehäuse nicht.

Anzeige

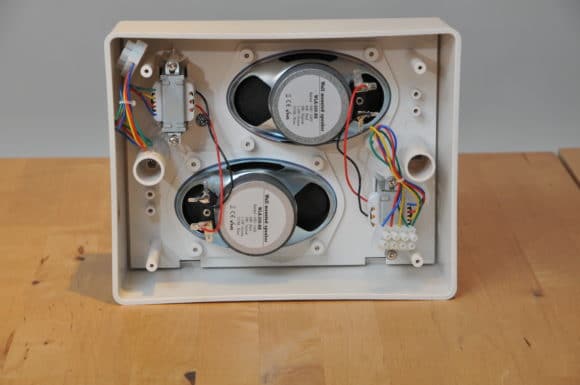

Im Innern zwei ovale Treiber mit Übertragern (Bild: Dieter Storck)

Messwerte

In der Impedanzkurve zeigt sich eine tiefe Grundresonanz von knapp über 100 Hz und ein unproblematisches und normgerechtes Minimum von 1.514 Ù. Auch unter 100 Hz bleibt die Impedanzkurve stabil und fällt nicht ab, was für die verwendeten Übertrager spricht.

Impedanzverlauf der A- und B-Linie. (Bild: Anselm Goertz)

Der Frequenzgang reicht von 195 Hz bis 19 kHz, wenn man einen Pegelabfall von 10 dB gegenüber dem Mittelwert der Sensitivity von 93,9 dB zwischen 300 Hz und 3 kHz als Maßstab ansetzt. Der Verlauf insgesamt zeigt die Eignung für eine hochwertige Sprachwiedergabe.

Frequenzgang mit Sensitivity bezogen auf 1W/1m pro Linie. In rot mit A+B. Grün eine Linie offen und blau eine Linie kurzgeschlossen. (Bild: Anselm Goertz)

Gleiches gilt für die Verzerrungswerte, die oberhalb von 300 Hz konstant unter –50 dB bleiben. Der erreichbare Maximalpegel mit Sinussignalen liegt gemittelt von 300 Hz bis 3 kHz knapp über 100 dB. Mit einem Sprachsignal wird ein Mittlungspegel von 92,3 dB in 1 m Entfernung bei 104,6 dB Spitzenpegel erreicht.

Verzerrungswerte für ein Sinussignal mit maximaler Leistung von 6 W pro Linie. THD(rot), k2(blau) und k3(grün). (Bild: Anselm Goertz)

Alle Werte können als guter Standard gesehen werden. Die Vorgaben der EN54-24 für den Frequenzgang werden ebenfalls erfüllt. Die Sensitivity, entsprechend EN54-24, für 2 x 1 W mit einem breitbandigen Pinknoise gemessen und auf 4 m Entfernung bezogen beträgt 81,6 dB. Der Abstrahlwinkel, bewertet bis 3 kHz für 6 dB Pegelverlust gegenüber der Mittelachse, beträgt 80° x 50°.

Harmonische und Intermodulationsverzerrungen (rot) für ein Signal mit Sprachspektrum (grün) und 12 dB Crestfaktor bei voller Auslastung mit 141 Vpk. (Bild: Anselm Goertz)

Fazit

Der WLA-230 von Elko-Schmid erfüllt genau das, was man von einem ELA-Lautsprecher erwartet. Alle Kernkompetenzen sind gut vertreten, die Messwerte fallen gut bis sehr gut aus und stimmen

Übersicht

Allgemeines

  • Anzahl Chassis: 2
  • Leistung: 2 x 6 W
  • Trafo Abgriffe: 6-3-1,5
  • Klemmen: Plastik
  • Thermosicherung: nein
  • EN54-24 zertifiziert: nein
  • Impedanz (Nenn./Min.): 1.666/1.514 Ω

Sensitivity 2 × 1 W/1 M

  • 300 Hz bis 3 kHz (avg): 93,9 dB
  • 150 Hz bis 6 kHz (avg): 92,1 dB
  • 100 Hz bis 10 kHz (avg): 91,2 dB
  • EN54-24 2 × 1 W/4 m: 81,6 dB

Frequenzgang

  • Untere Eckfrequenz –10 dB: 195 Hz
  • Obere Eckfrequenz –10 dB: 19 kHz
  • Welligkeit 200 Hz bis 8 kHz: 15,4 dB
  • EN54-24 Toleranz: erfüllt

Verzerrungen und Maximalpegel

THD max. 300 Hz bis 3 kHz: –52 dB

Max.SPL 300 Hz bis 3 kHz (Sinus): 100,2 dB

Für ein Sprachsignal mit 12 dB CF:

  • SPL Leq: 92,3 dB
  • SPL Lpk: 104,6 dB
  • Verzerrungsanteil: –35,1 dB

Abstrahlverhalten

  • Ebene 1: 80°
  • Ebene 2: 50°

Abmessungen

  • Höhe: 198 mm
  • Breite: 247 mm
  • Tiefe: 77 mm
  • Gewicht: 1,4 kg
  • Unverbindliche Preisempfehlung: ca. 51,00 €
