Medientechnik ist im Schulunterricht besser einsetzbar, wenn sie sicher und bedienfreundlich verbaut wurde. PROFESSIONAL SYSTEM stellt eine Auswahl von Halterungen und Medienmöbeln vor.
Wer Medientechnik, insbesondere interaktive Tafeln, Großbilddisplays oder Projektoren, für den digital gestützten Unterricht einsetzen möchte, muss darauf achten, dass diese Geräte sicher, ergonomisch und vor allem von Lehrern und Schülern gleichermaßen intuitiv handzuhaben sind. Zu diesem Zweck bieten verschiedene Spezialhersteller Medienmöbel und Medienhalterungen an. PROFESSIONAL SYSTEM stellt Lösungsbeispiele vor.
Unter der Marke „B-Tech AV Mounts“ offeriert der 1972 in London gegründete Hersteller B-Tech professionelle AV-Halterungslösungen und hat auch für Schuleinrichtungen einiges im Programm. So zum Beispiel die Wandhalterung BT77, die zur sicheren Befestigung von Lautsprechern konzipiert wurde. Besonderheit des Produkts: BT77 eignet sich auch für Lautsprecher mit gewölbter Front und verfügt über eine gepolsterte, einstellbare Seitenklemme, die mittelgroße bis große Lautsprecher schonend fixiert. Die Halterung verspricht eine leichte Installation und ist in Winkel und Neigung verstellbar. Die BT77 wird paarweise geliefert und enthält Abdeckplatten für einen korrekten Abschluss.

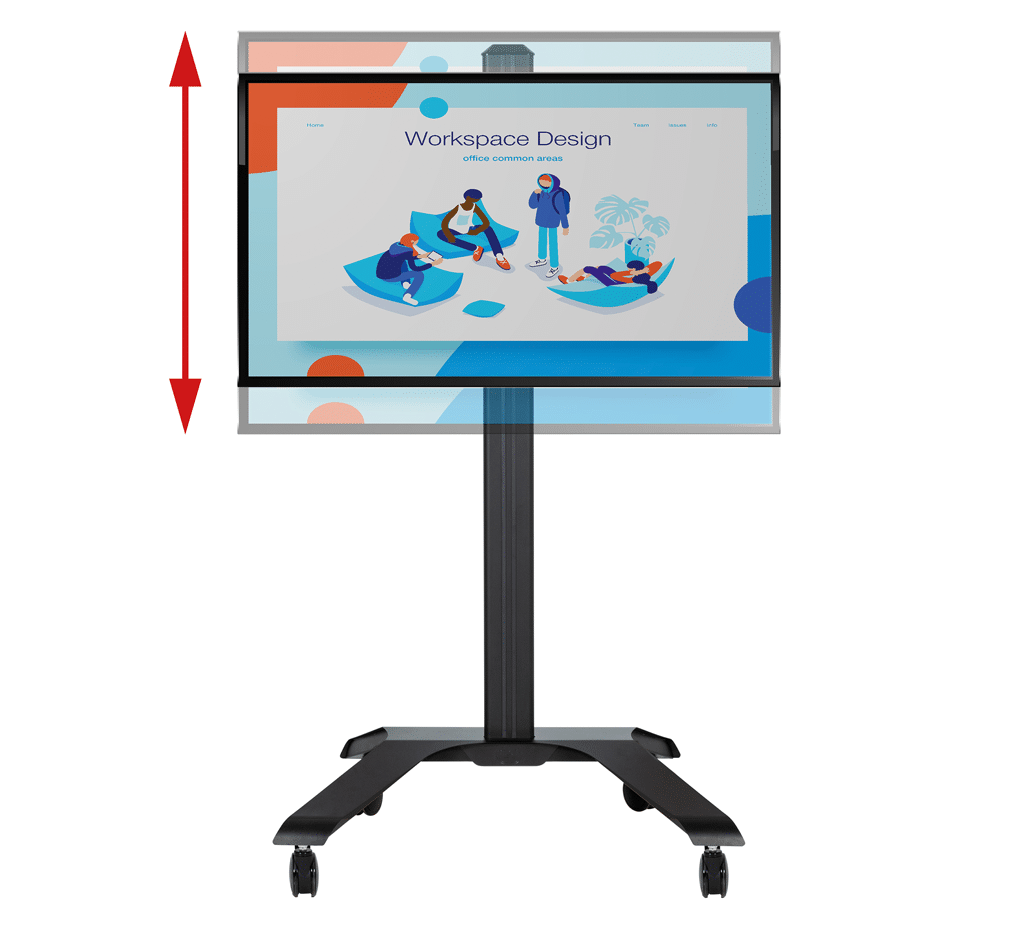

Höhenverstellbare Trolley-Displayhalterung BT8563 von B-Tech (Bild: B-Techn)
Für mobile Displays ist die High-End-Trolley-Halterung BT8563 gedacht und zur Aufnahme von Flachbildschirmen bis 70 Zoll (ca. 178 cm) Bildschirmdiagonale und einen Gerätegewicht bis max. 70 kg geeignet. Die fahrbare Halterung ist in den Farben Schwarz, Silber und Weiß erhältlich und kommt dank ihrer zweifarbigen Akzente und der dreieckigen Säulenform in einem zeitgemäßen Look daher. Die BT8563 ist für die Montage von Bildschirmen sowohl im Hochformat als auch im Querformat geeignet. Die Halterung lässt sich mechanisch ohne Werkzeug in der Höhe um 400 mm verstellen. Mitgelieferte Spezialschrauben dienen zur Nivellierung des Bildschirms nach der Installation. Das integrierte Kabelmanagement sorgt für eine saubere und aufgeräumte Installation, während spurlose, mit Bremsen versehene Rollen ein schnelles und einfaches Umpositionieren ermöglichen, ohne den Boden zu markieren oder zu beschädigen.

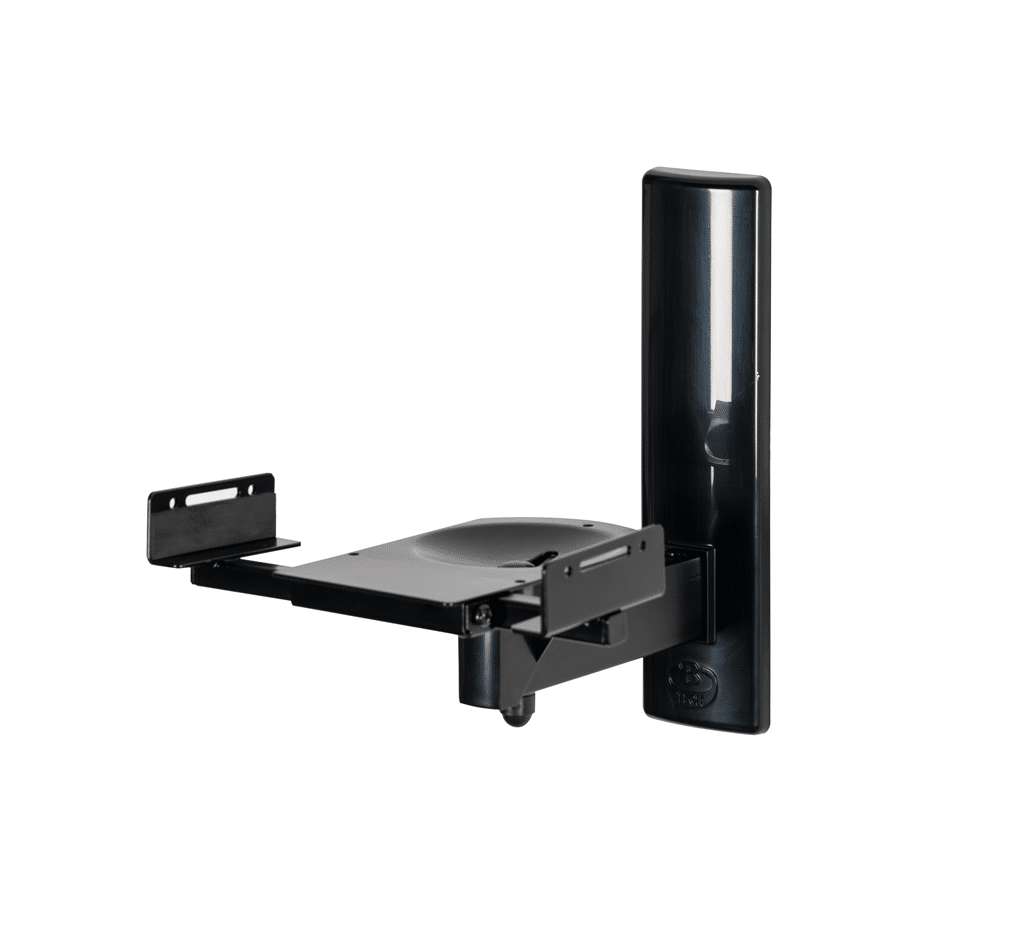

Lautsprecherhalterung BT77 von B-Tech (Bild: B-Tech)
Die Hagor Products GmbH aus dem nordrhein-westfälischen Bad Oeynhausen ist als Hersteller von qualitativ hochwertigen Multimedia-Halterungen bekannt. Für den Unterricht in Schulen empfehlen sich insbesondere die folgenden Produkte aus dem Hagor-Portfolio:

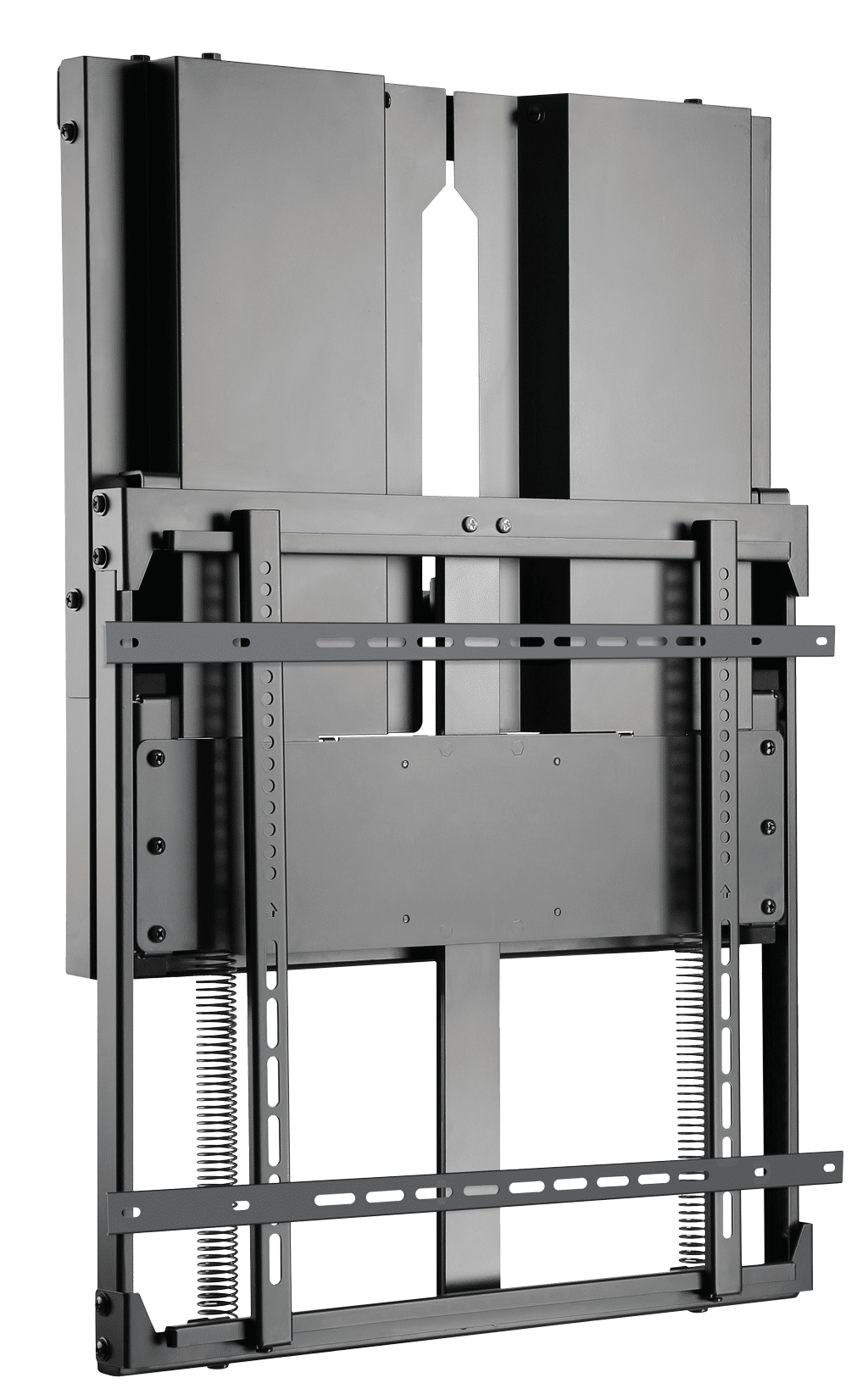

Wandhalterung HP Counterbalanced Wall von Hagor (Bild: Hagor Products)
Die HP Counterbalanced Wall ist eine Wandhalterung für digitale Tafeln bzw. Touchscreens mit einer Bildschirmdiagonale zwischen 46 und 70 Zoll (117 – 178 cm) mit manueller Höhenverstellung. Diese erfolgt durch eine auf das Gerätegewicht zwischen 23 und 40 kg einstellbare Mechanik mit einer sehr leichtgängigen Verstellbarkeit – der Bildschirm hält ohne eine weitere Arretierung sicher auf der gewünschten Höhe. Das System hat dabei einen Fahrweg von 400 mm. Zur Befestigung des Bildschirms enthält die Halterung eine Universalaufnahme gemäß VESA-Norm, die VESA-Maße von min. 200 × 200 mm bis max. 800 × 400 mm abdeckt. Die Oberflächen des HP Counterbalanced Wall sind schlag- und kratzfest pulverbeschichtet und in Schwarz erhältlich. Optional stehen zusätzliche Gewichtsplatten für Bildschirme außerhalb des Verstellbereichs zur Verfügung.

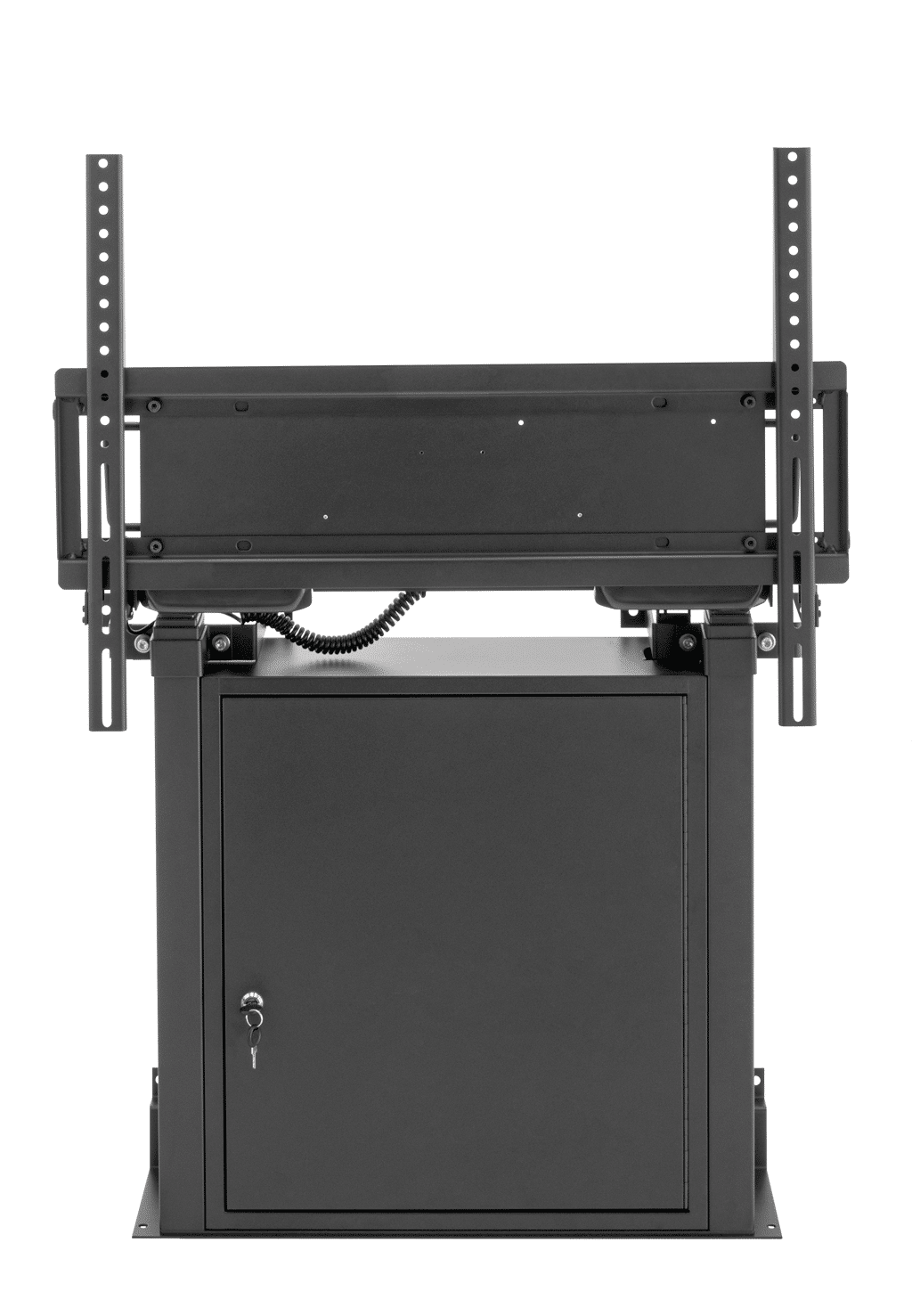

Liftsystem Wall Lift Pro Light II Black von Hagor Products (Bild: Hagor Products)
Als motorisch höhenverstellbares Liftsystem für eine digitale Tafel mit einer Größe von 55 bis 100 Zoll (140 – 254 cm) kommt das Wall Lift Pro Light II Black daher. Die „Tafelhöhe“ lässt sich per Tastschalter anpassen. Ein Fahrweg von 978 mm erlaubt das optimale Einstellen der Bildschirmhöhe für Erwachsene und Kinder bzw. stehende oder sitzende Nutzer. Anfangs- und Endpunkt lassen sich auf die individuellen Bedürfnisse einstellen. Das Liftsystem verfügt zudem über einen Kollisionsschutz, der die Bewegung des Bildschirms sofort stoppt, sobald ein Widerstand auftritt. Dank der Boden-Wand-Montage lässt sich der Lift direkt an der Wand positionieren. Im integrierten abschließbaren Medienschrank lässt sich weitere AV-Technik sicher vor Fremdzugriff unterbringen. Die Verkabelung erfolgt über eine flexibel mitlaufende Energieführungskette. Der Bildschirm lässt sich (je nach Größe) quer oder hochkant montieren. Die VESA-Aufnahme umfasst Norm-Maße bis max. 800 × 600 mm. Dank der maximalen Traglast von bis zu 120 kg eignet sich das System auch für große, schwere Bildschirme. Optional ist eine höhenverstellbare Kameraaufnahme erhältlich.

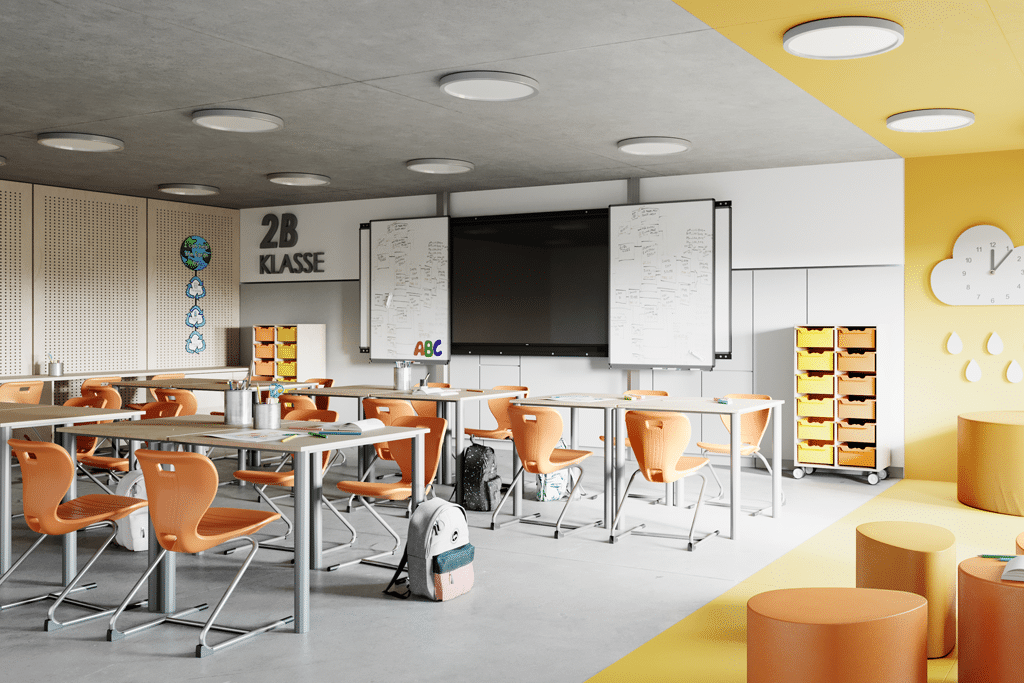

Mit Conen Rail präsentiert Conen ein elektrisch höhenverstellbares Tafelsystem für interaktive Boards. Das System besteht aus einer Halterung für alle am Markt erhältlichen interaktiven Displays mit einer Bildschirmdiagonale von 65 bis 86 Zoll. Die seitlichen Tafelflügel, fest montiert oder auf Wunsch verschiebbar, sind mit Whiteboard-Stiften beschreibbar, trocken abwischbar und magnethaftend. Die Tafelflügel sind zudem wasserfest. Die verschiebbaren Tafelteile schützen das Display vor Vandalismus und äußeren Einwirkungen wie Staub und Dreck.
Tafel und Display sind auf zwei Aluminiumpylonen montiert, damit das Gesamtsystem insgesamt 70 cm elektromotorisch in der Höhe verstellt werden kann. Durch zwei Motoren hat das System ausreichend Kraft und Sicherheit, motorisch in der Höhe verstellt zu werden. Die Arbeitshöhe kann somit per Knopfdruck eingestellt werden, damit jede Person in der ergonomisch passenden Höhe arbeiten kann. Die Sicherheit der Bedienung gewährleistet der Conen- Kollisionsschutz: Läuft das System auf einen Gegenstand auf, stoppt es und fährt 3 cm zurück.

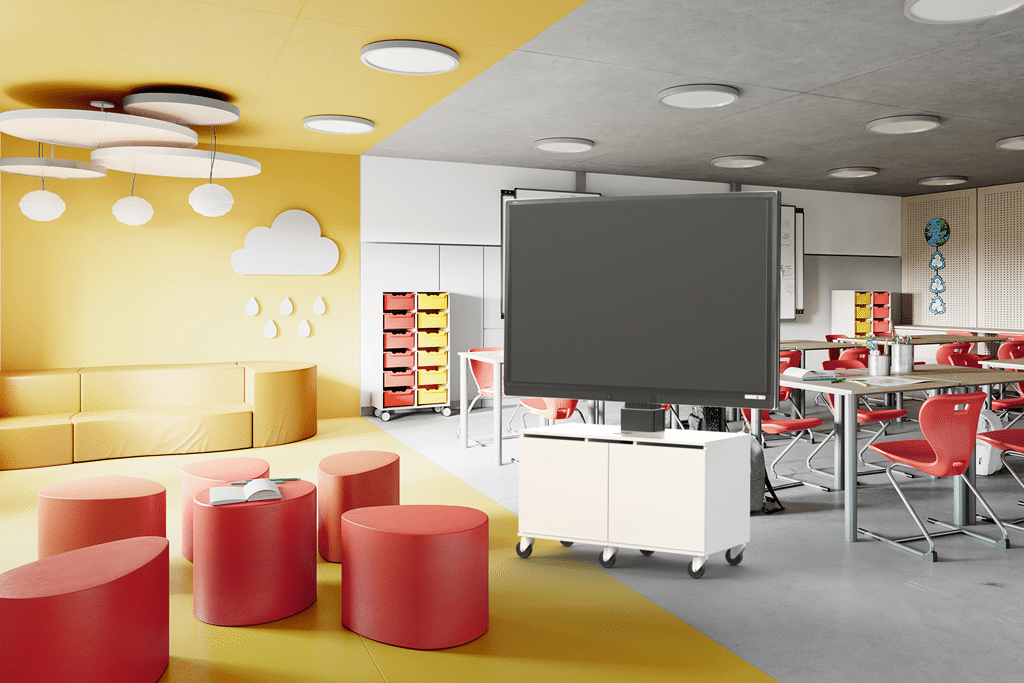

Fahrbar oder freistehend: Medienmöbel VSM electric von Conen (Bild: Conen Produkte GmbH)
VSM electric ist ein mobiles Medienmöbel mit 50 cm elektrischer Höhenverstellung, das neben dem Einsatz in Konferenzräumen als „Fernsehwagen“ in Schulen konzipiert ist: die Pylone ist elegant in den Korpus des Medienwagens integriert. Dieser verfügt über zwei Flügeltüren an der Vorderseite sowie zwei verstellbare Einlegeböden, einen auf der rechten und einen auf der linken Seite. Die hochwertige und zweckmäßige Konstruktion ermöglicht eine leichte Integration von Medientechnik und Displays bis 98 Zoll Bilddiagonale (ca. 249 cm) und 150 kg Traglast. Ein vielseitiges Anschlussfeld (2 × HDMI, 1 × USB-Typ A, 1 × USB-Typ B, 3-fach-Steckdose 230V) erlaubt den Einsatz modernster Anschlusstechnik. Für eine „aufgeräumte“ Optik erfolgt das systemeigene Kabelmanagement für Display- und Kamerazuleitung hinter der Säule. Dank der sechs Leichtlaufrollen lässt sich der VSM electric beliebig positionieren – optional ist er auch mit Stellfüßen erhältlich. Egal ob vor der Wand oder freistehend im Raum: Solange eine Stromverbindung vorhanden ist, kann man den VSM electric und das montierte Display beliebig positionieren.

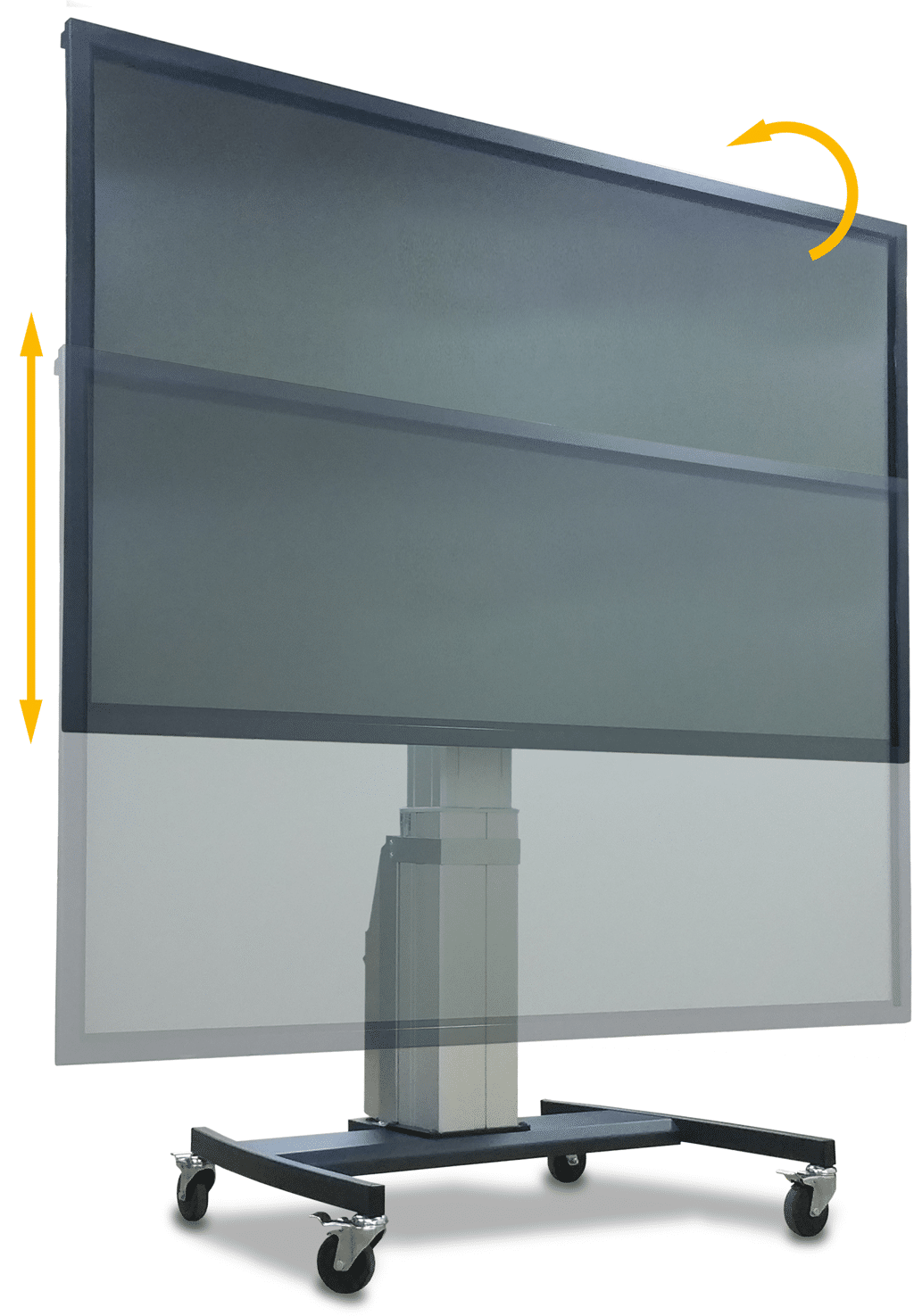

Neu bei der Unicol Deutschland GmbH ist eine Halterungsserie für interaktive Touchscreens und Videokonferenz-Systeme, wie sie u. a. beim hybriden Unterricht zum Einsatz kommen können. Das stabile Rhobus- System kommt im schlanken Design daher und bietet eine elektrische Höhenverstellung von bis zu 700 mm. Das System wurde für die bessere Interaktion zwischen Lehrer und Lernenden entwickelt.
Das stabile Rhobus System von Unicol bietet ein schließbares Fach für elektronische Komponenten. (Bild: Unicol)
Es ist in unterschiedlichen Ausführungen erhältlich, z. B. auch als Rollwagen oder mit Standfuß. Zusätzlich bietet die Lösung auf der Rückseite ein schließbares Fach für elektronische Komponenten wie Mini-PCs oder andere Geräte. Weiterhin verfügt Rhobus über eine integrierte 4-fach-Steckdose und ein Befestigungssysteme für alle gängigen Bildschirme. Halterungen für Videokonferenz- und Soundbar-Systeme sind optional erhältlich. Mit den Heavy-Duty-Modellen eignet sich der Rhobus für ein oder zwei Flachbildschirme bis zu einer Bilddiagonale von 86 Zoll (ca. 218 cm).

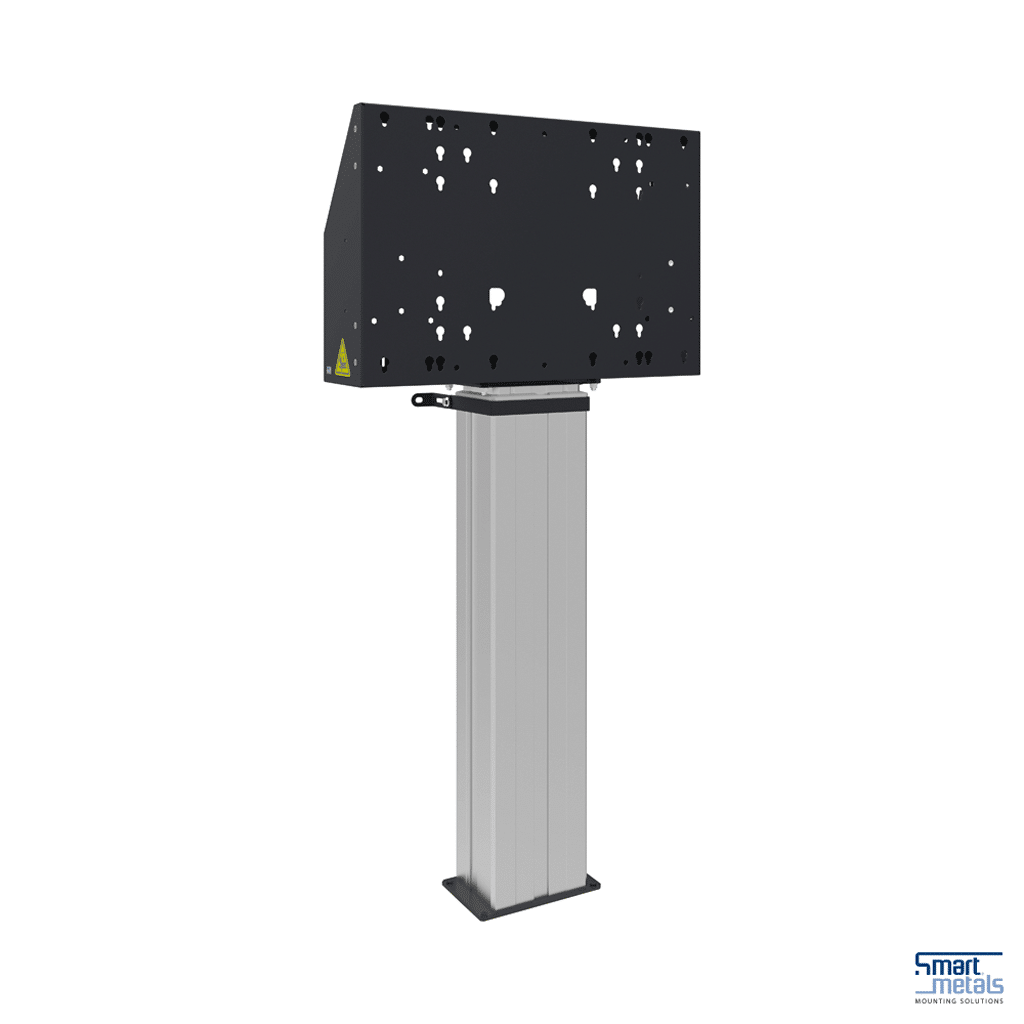

SmartMetals Mounting Solutions ist seit 2018 Teil der Vogel’s-Gruppe und einer der führenden internationalen Anbieter von audiovisuellen Befestigungslösungen. Für Schulen offeriert das Unternehmen manuell oder elektrisch höhenverstellbare Liftsysteme für Displays, wie zum Beispiel den Bodenlift SmartMetals SMMS 052.7200 XL mit elektrischer Höhenverstellung. Der Lift ist für große Touchscreens bis 86 Zoll und 135 kg geeignet und verspricht schnelle und einfache Montierbarkeit. Das Liftsystem ist mit einer Bildschirmhalterung mit VESA-Standard (bis 800 × 600 mm) ausgestattet, sodass er für fast alle Displays geeignet ist. Zudem verfügt es auf der Rückseite über Platz für einen Mini-PC oder Thin-Client. Das System muss nah an der Wand positioniert werden, um dann mit der einstellbaren Wandhalterung montiert zu werden. Der Bodenlift wird mit einer Fernbedienung geliefert, um das Display 600 mm in der Höhe zu verstellen. Der XL-Bodenlift lässt sich mit umfangreichen Zubehör an die individuellen Bedürfnisse anpassen.
Der mobile Bodenlift SmartMetals SMMS 062.7205W bietet dank seiner Doppelsäulen eine sehr hohe Stabilität und Robustheit für die Arbeit mit einem Touch-Display bis zu 86 Zoll und 120 kg Gewicht. Der elektrisch um 660 mm höhenverstellbare Bodenlift bietet eine integrierte Displayhalterung mit VESA-Lochmuster von maximal 600 × 400 mm. Das Display kann leise mithilfe der beiliegenden Fernbedienung in der Höhe verstellt werden. Die Rückseite der Halterung bietet Platz für einen Mini-PC oder Thin-Client. Kabel können in der 30-mm-Kabelführung untergebracht werden. Ebenso ist ein Kollisionsschutz verbaut – wenn der Hubbereich blockiert ist, hält der Motor sofort an. Auch der SMMS 062.7205W kann mit umfangreichen Zubehör an die individuellen Bedürfnisse angepasst werden.

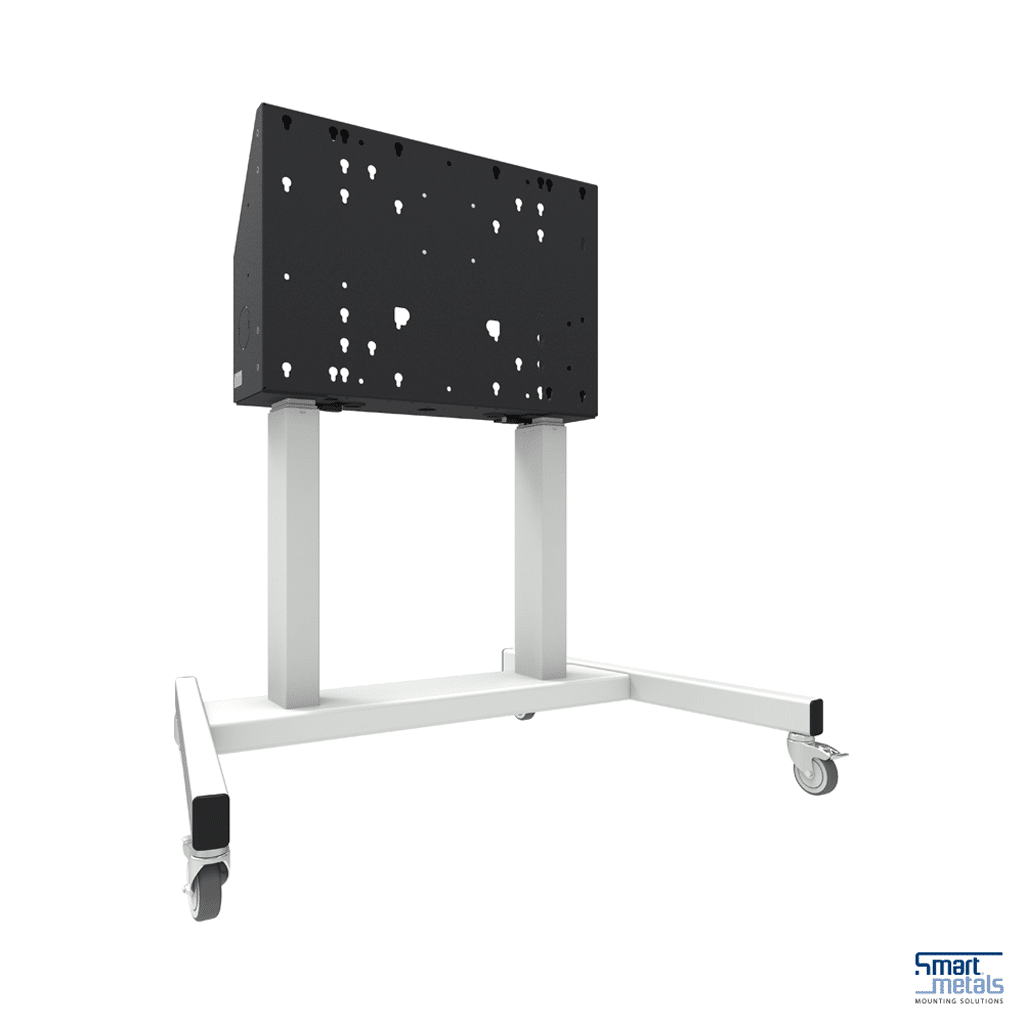

Der mobile Bodenlift SmartMetals SMMS 062.7205W (Bild: SmartMetals Mounting Solutions)
