Case Study Teil 3

Volldigitaler Audio-Workflow in der Kreissparkasse Heilbronn

Das vormals vorrangig für die Sprachwiedergabe ausgelegte Beschallungssystem in der Kreissparkasse Heilbronn wurde im Sommer 2016 durch zahlreiche Lautsprecher erweitert: Links und rechts der Podiums befinden sich nun Subwoofer (AD-Systems Touringsub18) sowie auf Distanzstangen montierte Topteile (AD-Systems Touring Magnus12), die einen Richtungsbezug herstellen und darüber hinaus musikalische Inhalte in ansprechender Form reproduzieren können.

kreissparkasse-heilbronn-3

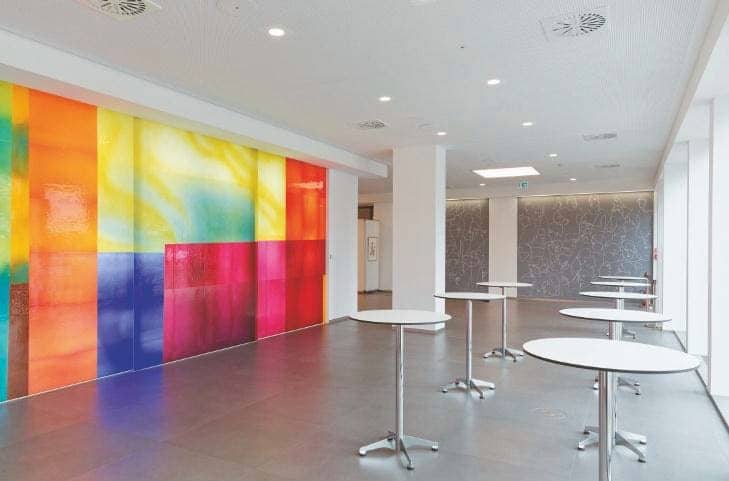

Direkt an die Veranstaltungsfläche grenzt ein durch farbenfrohe Glaskunst von Raphael Seitz geziertes Foyer an, das mit Deckeneinbau – lautsprechern von Yamaha beschallt wird (Bild: Jörg Küster)

Sechs flache Nearfills (AD-Systems MagnusCompact mit zwei 5″-Tiefmitteltontreibern sowie einem 1″-Kompressionstreiber in d’Appolito-Anordnung) sind entlang der vorderen Bühnenkante platziert und sorgen dafür, dass eine klare Ortung sowie eine gute Sprachverständlichkeit im Publikumsbereich vor dem Podium gegeben sind. Bei vergleichbaren Gegebenheiten würde man normalerweise ein geflogenes Centercluster einsetzen, welches in Heilbronn jedoch aus optischen Erwägungen nicht erwünscht war.

Anzeige

Die Lautsprecher stammen durchgängig von AD-Systems; der Hersteller aus Wesel hat die Beschallungsanlage auch eingemessen. Andreas Bagattini bescheinigt dem Unternehmen ein hohes Engagement und schnelle Reaktionszeiten. PCS-Geschäftsführer Dirk Neumann weist darauf hin, dass die in der ersten Projektphase benötigten Sonderbauhalterungen für die Montage der Lautsprecher blitzschnell CADkonstruiert und gefertigt wurden. „Eine Montage mit Standardhalterungen wäre in der Location nicht möglich gewesen“, so Neumann.

kreissparkasse-heilbronn-10
Dirk Neumann (Bild: Jörg Küster)

Dass die UHF-Strecken von Beyerdynamic stammen, ist keine Überraschung: Das Familienunternehmen hat seinen Sitz in Heilbronn, und es gehört zum Selbstverständnis einer Kreissparkasse, wenn möglich die lokal ansässige Wirtschaft zu fördern. Die Wahl fiel auf digital arbeitende TG 1000 Drahtlossysteme, die sich mit ihrer abhörsicher verschlüsselten Übertragung bereits in der Vorstandsetage der Kreissparkasse bewährt haben.

Gemischt werden die Audiosignale bei aufwändigeren Veranstaltungen mit einer Soundcraft Si Expression 1 Digitalkonsole. Die Ein- und Ausspielpunkte der zugehörigen Soundcraft Mini Stagebox 32 befinden sich neben der Bühne und beinhalten selbstverständlich auch digitale Anschlüsse – die Ausgangssignale des Pultes werden via AES/EBU digital bis in die Lab.gruppen IPD 2400 Endstufen geführt, die durch Yamaha XMV4280 Vierkanalverstärker ergänzt werden. Weitere Anschlüsse sind auf einem maßgeschneiderten Patchfeld (SYSBOXX) von Sommer Cable zu finden. Jenseits der Soundcraft Konsole sind zwei Biamp Systems Nexia CS für das Audioprocessing zuständig.
