Die Brücke als Control Room auf dem CLV Ariadne-Kabellegerschiff
von Redaktion,
„AV over IP“-Systeme kommen nicht nur in Konferenzzentren, Ausstellungen und im Bildungsbereich zum Einsatz, sondern auch auf Schiffen. Der Integrator AmyDV stattet die Kontrollräume der Asso Group-Schiffe für die Unterwasserverkabelung aus. Für die Anbindung der Signale mittels AV over IP kommen Matrox-Videoprodukte zum Einsatz.
AmyDV hat mit dem IT-Team der griechischen Asso Group zusammengearbeitet, um Video-Verarbeitungs- und -Verteilungssysteme auf einem Schiff zu planen und zu installieren, das für Unterwasserverkabelungsarbeiten ausgerüstet ist. Bei dem Projekt wurden über 15 AV-Produkte von Matrox Video eingesetzt, die Videos auf mehr als 40 installierten Monitoren verteilen und anzeigen.
Die Asso Group ist ein Unternehmen, das sich auf die Verlegung und Wartung von Unterwasserkabeln spezialisiert hat. Solche Schiffe benötigen für diese Zwecke konzipierte Kontroll- und Betriebsräume. Die CLV Ariadne ist ein DP-3-Kabelverlegungsschiff für den weltweiten Einsatz. Es muss mit zuverlässigen Systemen ausgestattet sein, da Reparaturen und Wartungsarbeiten auf See schwierig und zeitaufwendig sind.
Die Asso Group wandte sich an Matrox Video, um ihr neuestes Schiff mit Videowandgeräten für mehrere Kontroll- und Bedienerräume auszustatten. Aufgrund der bewährten Zuverlässigkeit in früheren Projekten und dem Wunsch, durch die Verwendung von Produkten derselben Marke ein einheitliches, kohärentes und dennoch flexibles Ökosystem aufrechtzuerhalten, entschied man sich erneutfür die Zusammenarbeit mit Matrox Video.
Matrox Video involvierte AmyDV als lokalen Partner in Griechenland für die Bereitstellung von Komplettlösungen, einschließlich Videowänden, AV-Netzwerken und Kommunikationslösungen. AmyDV ist ein führendes Medienintegrationsunternehmen, das u. a. AV-Projekte in der Schifffahrtsindustrie durchführt, z. B. die Installation von Onboard-Entertainment-Systemen und Digital Signage. Zu Beginn des Projekts vereinbarte Matrox Video einen VideoLab-Termin mit AmyDV, um alle eingesetzten Produkte live im Zusammenspiel zu demonstrieren.
Die Größe des Schiffes und die Anzahl der Räume, für die Videowandlösungen erforderlich waren, stellten eine Herausforderung für das Projektteam dar. Es gibt fünf Bedienerräume, jeder mit einer 2×2-Videowand, sowie zwei große Kontrollräume mit über 32 Monitoren. In das Projekt mussten auch externe Quellen mit ungefähr 90 FHD-IP-Kameras und PC-Bildschirmen integriert werden, was eine einheitliche Signalbasis erfordert.
Für kritische Aufgaben wie die Unterwasserverkabelung benötigte die Asso Group eine Videowandlösung, die sich flexibel in das bestehende Netzwerk integrieren lässt und gleichzeitig eine hohe Qualität, Leistung und Genauigkeit bietet.
Zudem erfordert eine Echtzeitüberwachung eine geringe Latenz, um in kritischen Situationen sofort reagieren zu können, da selbst die kleinste Verzögerung erhebliche Folgen haben kann.
Zuverlässigkeit ist in einer maritimen Umgebung von größter Bedeutung, insbesondere für ein Schiff wie das der Asso Group, das an abgelegenen Orten mit begrenzten Reparaturmöglichkeiten operiert. In den Kontrollräumen des Schiffes werden daher Geräte benötigt, die den harten Bedingungen des Dauerbetriebs, den wechselnden Temperaturen und möglichen Vibrationen standhalten können.

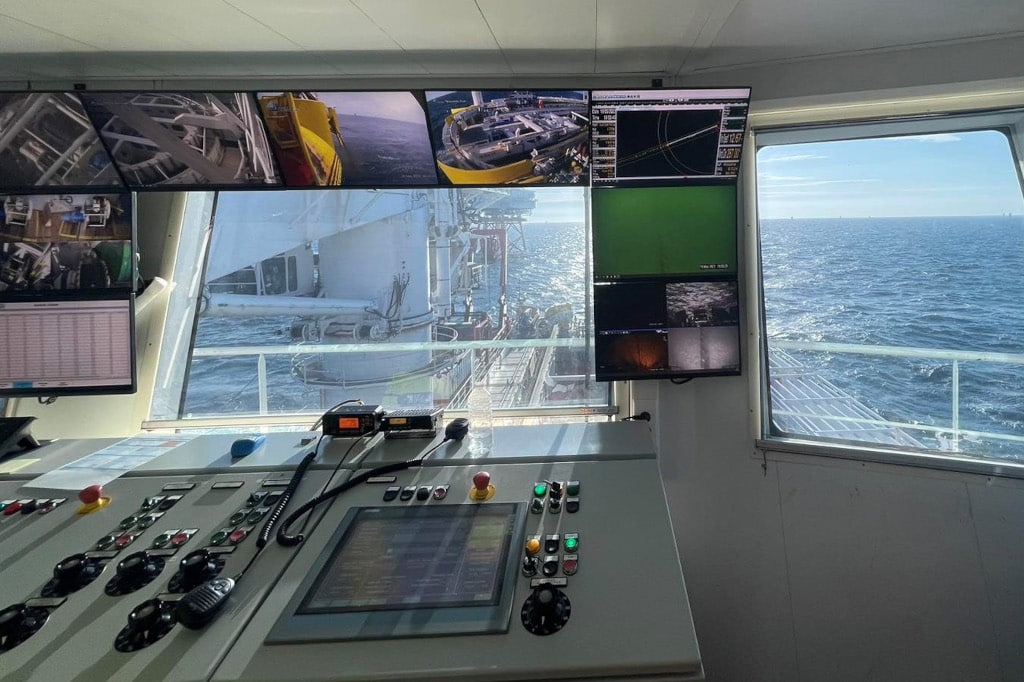

AV over IP-Netzwerk: Insgesamt rund 90 FHD-IP-Kameras und PC-Bildschirme mussten in der Planung als Quellen integriert werden. (Bild: Asso Group)
Das Projekt stützt sich in erheblichem Maße auf den Einsatz von Matrox Video-Produkten, wobei der Schwerpunkt auf den Mura IPX-Karten und dem Maevex 6152-Video-Encoder liegt.
Die Mura IPX-Karten spielen eine zentrale Rolle in beiden Kontrollräumen (Control Room #1 & #2) sowie allen fünf Operator-Räumen (D1 bis D5) und dienen als Kernkomponenten der Videowandlösungen. Sie ermöglichen die Verarbeitung aller Video-Quellen und sorgen für synchronisierte Anzeigen in allen Kontrollräumen des Schiffs. Der Maevex 6152-Encoder ermöglicht die flexible Übertragung aller Videosignale an jeden Bildschirm in jedem Raum, wodurch die Administratoren die volle Kontrolle über die Verteilung der Inhalte auf dem gesamten Schiff haben und diese individuell anpassen können. Insgesamt steuern mehr als 15 Matrox-Geräte über 40 Monitore in sieben Räumen (Kontroll- und Bedienerräume).

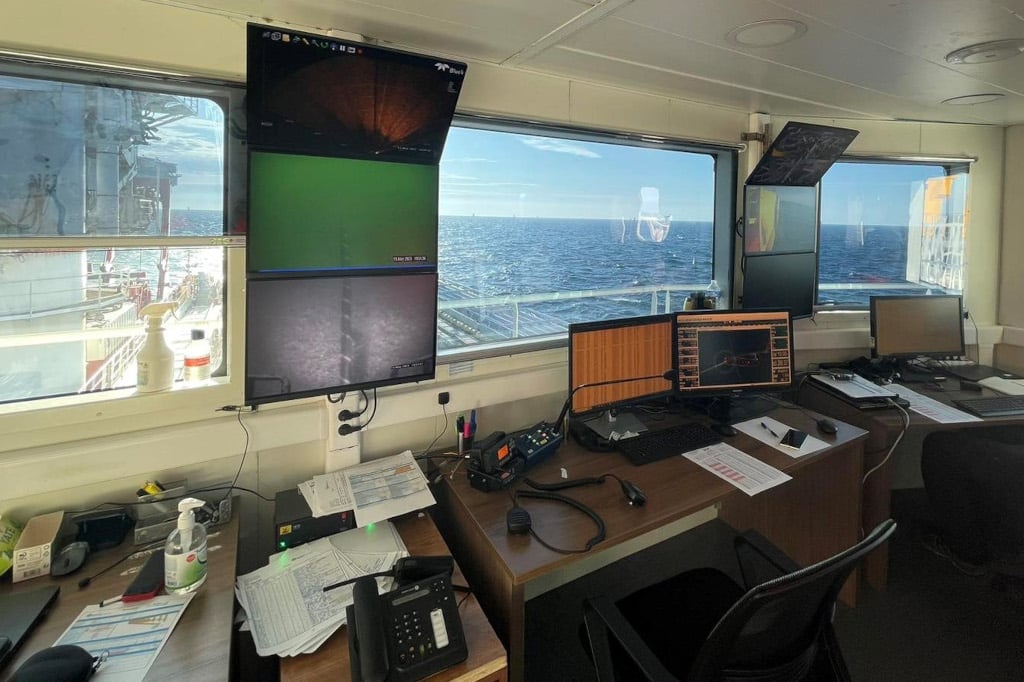

Prozessüberwachung: Die große Zahl an Quellen wird mittels AV-Distribution für zwei Kontrollräume und vier Bedienerräume mit Echtzeitüberwachung bei geringer zeitlicher Latenz bereitgestellt. (Bild: Asso Group)
Kontrollraum Nr. 1 spielt eine entscheidende Rolle bei der Überwachung einer Vielzahl von Schiffssystemen und -abläufen, einschließlich externer Quellen wie IP-Kameras, PC-Bildschirmen und wichtiger Kernanwendungen, die ein hochwertiges Streaming mit minimaler Latenz erfordern. Um dies zu erreichen, begann das Setup mit dem Matrox Maevex 6152 Quad 4K-Encoder, der die erforderlichen Videosignale nur einmal an der Quelle erfasst und danach in Standard-H.264-Videoströme enkodiert.

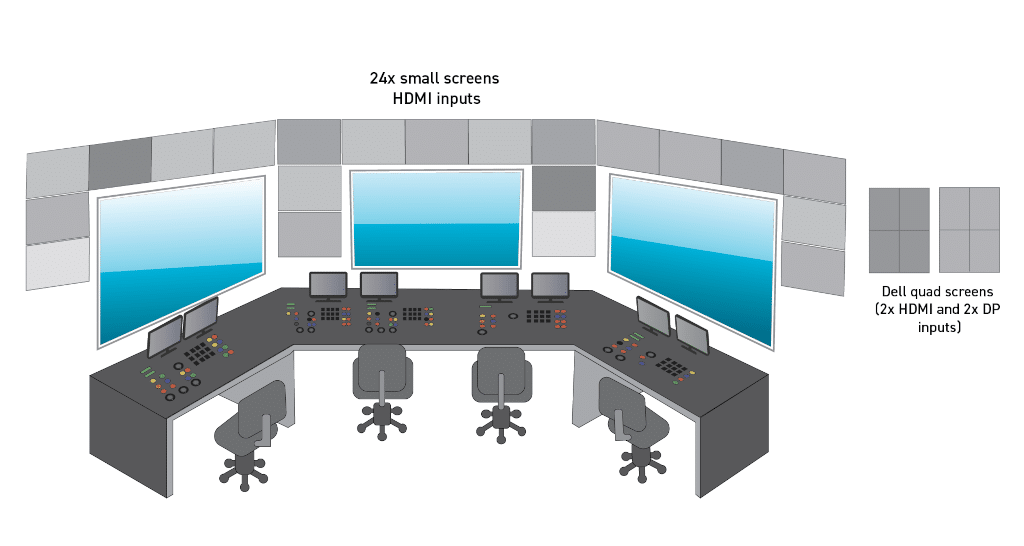

Kontrollraum #1: Matrox Maevex 6152 Quad 4K-Encoder wandeln die Video-Signale in Standard-H.264-Videoströme und übertragen diese in die Kontrollräume. (Bild: Asso Group)
Diese Videoinhalte werden über standardmäßige 1-GbE-Kupfer-Netzwerkkabel an zwei Matrox Mura IPX 4K Capture & IP Decode-Karten zur weiteren Verarbeitung (Dekodierung) gestreamt und zur Verteilung an die Grafikkartenausgänge über den PCIe-Bus übergeben. Die Mura IPX-Karten wurden zusammen mit zwei Matrox D1450-Grafikkarten in einen PC integriert, die jeweils über vier 4K-Ausgänge verfügen, um die Videowandmonitore des Kontrollraums zu betreiben. Mit dazwischengeschalteten Matrox QuadHead2Go-Multimonitor-Controllern konnte jeder der Grafikkartenausgänge nochmals vervierfacht werden.
Alle externen Matrox Video-Geräteboxen werden von der Matrox NRG-Stromversorgung gespeist, um einen unterbrechungsfreien Betrieb zu gewährleisten.

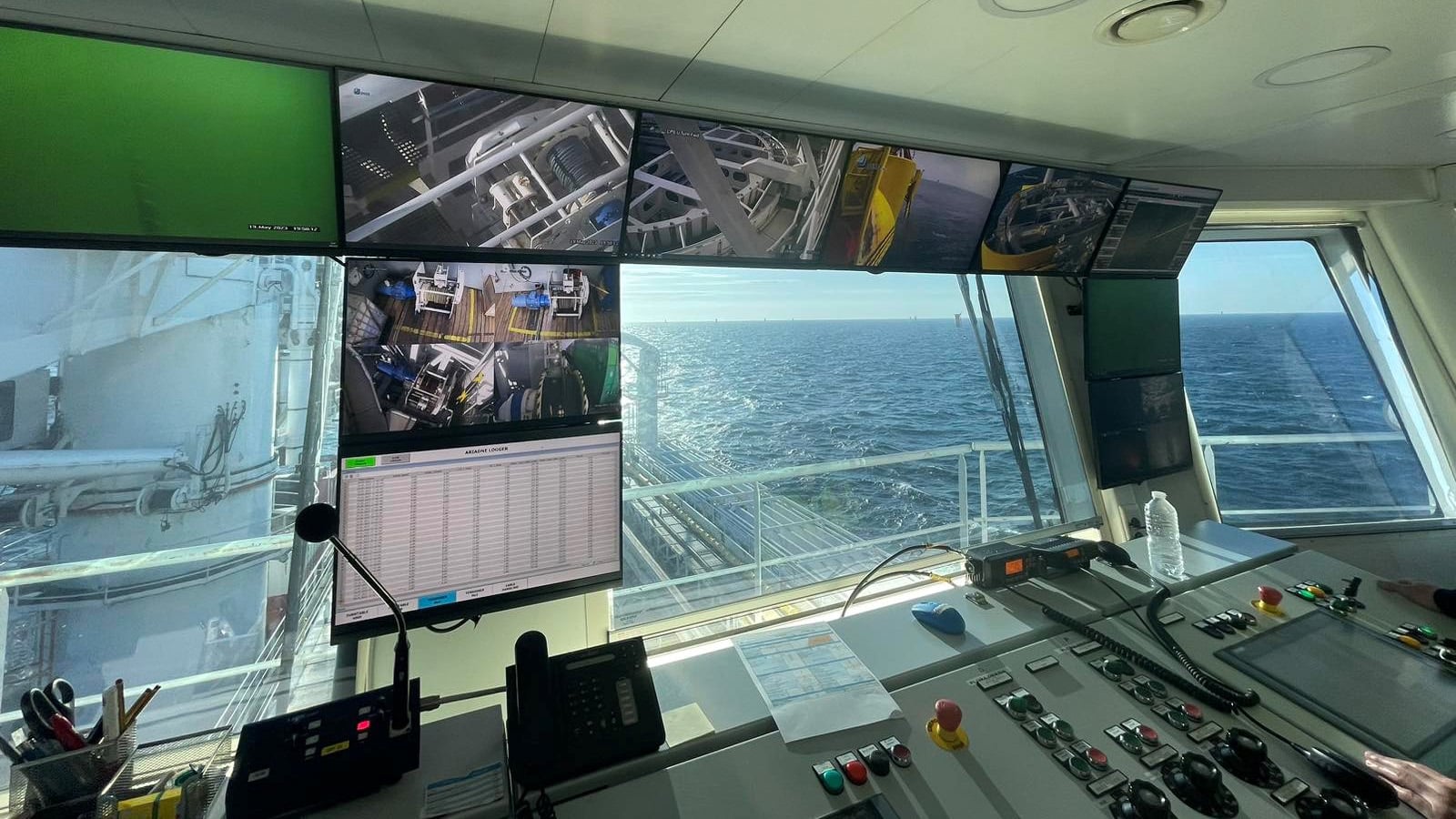

Signalmanagement: Die Vielzahl von Videowandmonitoren des Kontrollraum #1 werden über Matrox D1450-Grafikkarten in PCs mit jeweils vier 4K-Ausgängen betrieben. (Bild: Asso Group)
Ähnlich wie in Kontrollraum Nr. 1 dient der Matrox Maevex 6152 Quad 4K-Encoder als Grundlage für die Erfassung, Enkodierung und das Streaming von Video Feeds von unternehmenskritischen Schnittstellen. Der freie Raum zwischen den Glasfenstern wurde durch die Installation von neun 24-Zoll-Monitoren maximiert, um eine effizientere Überwachung und Steuerung kritischer Vorgänge zu ermöglichen.

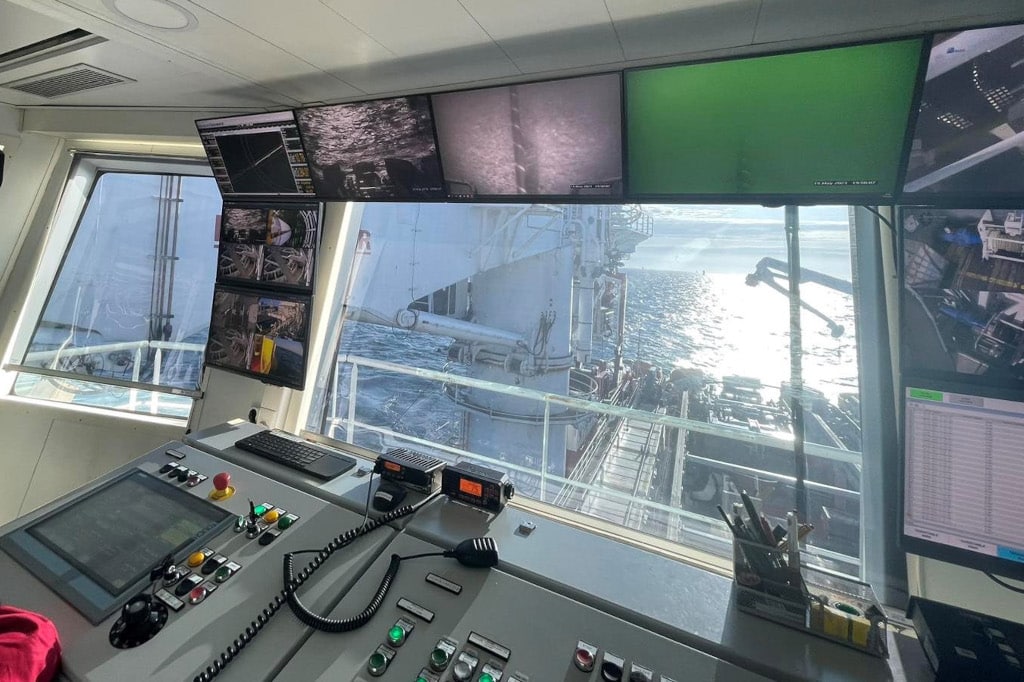

Kontrollraum #2: Im freien Raum zwischen den Glasfenstern wurden 24-Zoll-Monitore installiert, so dass die gewünschten Quellen optimal dargestellt werden können. (Bild: Asso Group)
Die enkodierten Videoströme werden mit der Matrox Mura IPX 4K Capture & IP Decode-Karte dekodiert, verteilt, ausgegeben und von der 4TheWall-Software gesteuert. Drei zusätzliche zwischengeschaltete Matrox QuadHead2Go-Multimonitor-Controller ermöglichen die Ansteuerung von bis zu 12 FHD-Monitoren aus nur drei 4K-Quellen.
Wie im Kontrollraum Nr. 1 gewährleistet die redundante Matrox NRG-Stromversorgung die kontinuierliche Funktionalität der Einrichtung.

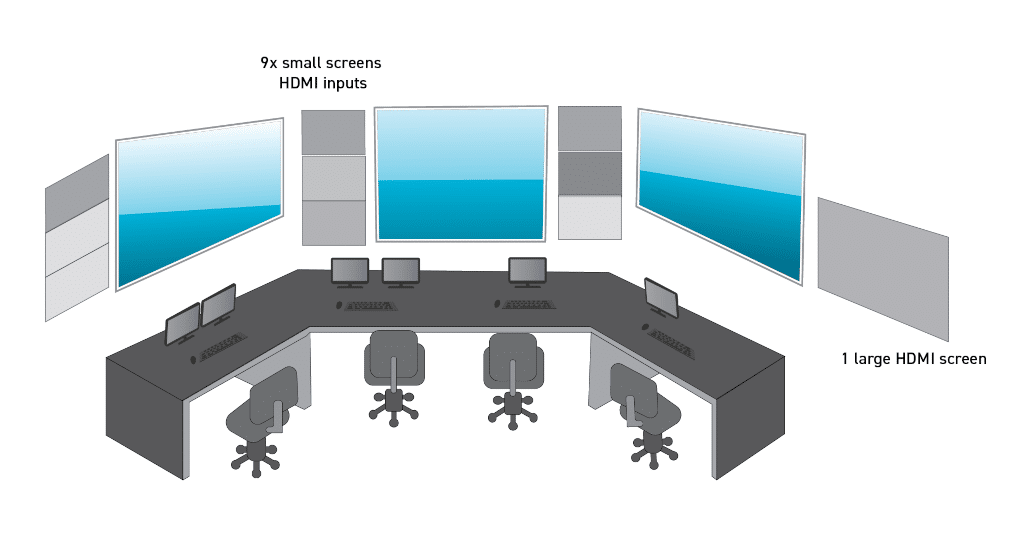

Betriebsüberwachung: Im Kontrollraum befindet sich zusätzlich ein großes Display. (Bild: Asso Group)
Bedienerräume (D1 bis D5): spezialisierte Team-Umgebungen
Die Bedienerräume wurden für spezialisierte Teams innerhalb der Asso-Gruppe eingerichtet. Diese Räume dienen als dedizierte Räume, in denen bestimmte Untergruppen von Systemen überwacht werden. Die Videowände in diesen Räumen bestehen aus 2×2-Konfigurationen, die einen umfassenden Überblick über wichtige Daten und visuelle Elemente bieten.
Zur Steuerung dieser Videowände werden Matrox Mura IPX 4K IP Decode & Display-Ausgangskarten zusammen mit der Software Matrox MuraControl für Windows verwendet, um eine synchronisierte Bereitstellung von Inhalten auf allen Bildschirmen zu gewährleisten. Diese Hardware-basierte Lösung bietet nicht nur die gleichen Vorteile wie ein Software-basierter Ansatz, sondern garantiert zudem eine höhere Zuverlässigkeit.

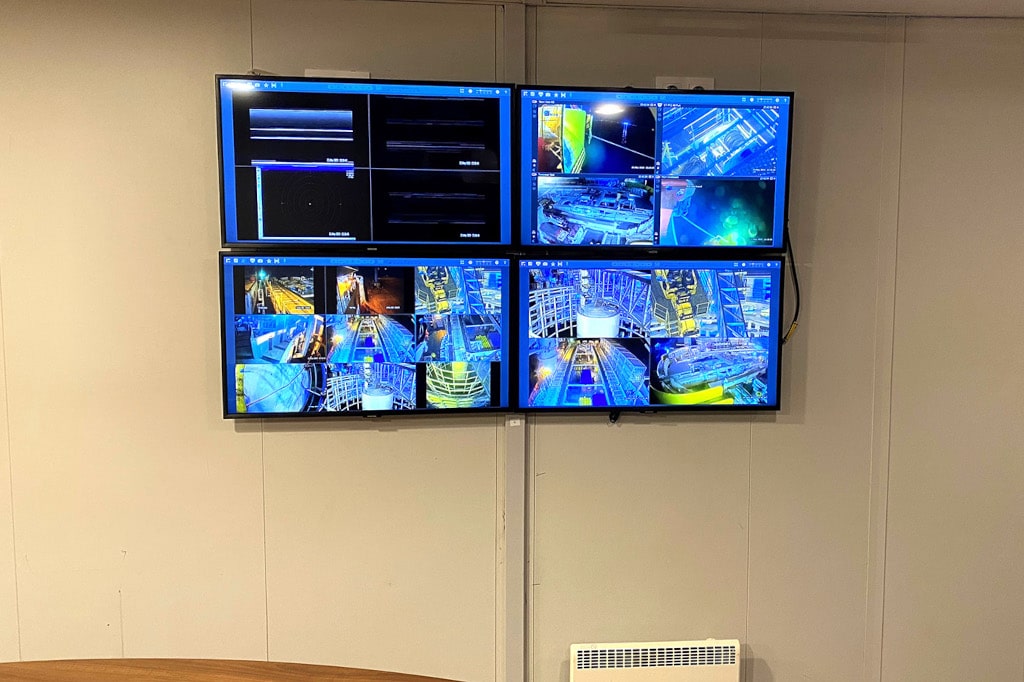

Bedienerräume D1 – D5: Die 2×2-Videowände werden über Matrox Mura IPX 4K IP Decode & Display-Ausgangskarten versorgt. (Bild: Asso Group)
Die Zusammenarbeit zwischen Matrox Video und AmyDV erwies sich als entscheidend für die Bereitstellung einer modernen Videowandlösung, die es der Asso Group ermöglicht, noch effizienter durch die Gewässer zu navigieren. Der reaktionsschnelle Support von AmyDV sorgte für prompte Lösungen, die oft noch am selben Arbeitstag bereitgestellt wurden. Das IT-Team der Asso Group konnte mithilfe von spezialisierten Vertriebsmitarbeitern und Ingenieuren von Matrox Video die gesamte Benutzereinrichtung und -schulung für das Projekt übernehmen.
Laut David Chalkidis, Lösungsexperte bei AmyDV, „bieten die Matrox Videogeräte erhebliche Vorteile, einschließlich der Einsparung von Zeit, Kosten und Ausrüstung. Die Geräte, die Techniker und die Support-Teams waren der Schlüssel dazu, dass das Projekt trotz der weltweiten Unterbrechungen durch die Pandemie in Rekordzeit zum Auslaufen des Schiffes bereitgestellt und in Betrieb genommen werden konnte.“
Dimitris Theodoropoulos, der Leiter des Vermessungsteams von Asso.subsea, hat die zentrale Rolle von Videowänden und Signalverteilung bei der Projektdurchführung hervorgehoben. Er sagt: „Videowände und Signalverteilung sind für die Projektdurchführung von entscheidender Bedeutung, da sie dem Supervisor einen umfassenden Überblick über den Betrieb von einem einzigen Kontrollraum aus ermöglichen. Matrox und AmyDV liefern ein zuverlässiges System, das für die anspruchsvollen Anforderungen einer 24-Stunden-Betriebsumgebung ausgelegt ist, selbst auf einem Schiff.“
Der Erfolg des Projekts hat zu Plänen geführt, in naher Zukunft weitere Schiffe der Flotte mit Matrox Video-Produkten auszustatten.
